发电厂石家庄风机厂常见振动故障及处理（3）

2 振动处理实例
2.1 某送石家庄风机质量不平衡处理

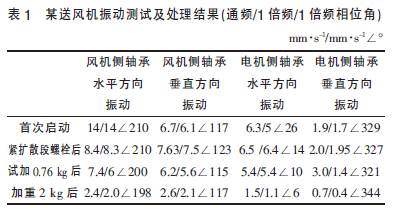

某送石家庄风机为ASN-2875/1250 动叶可调轴流式石家庄风机， 转速为990 r/min， 其振动测点布置在石家庄风机前后轴承的垂直及水平方向， 共4 个， 石家庄风机侧水平方向与电机侧水平方向的振动探头安装位置相差180°。基建调试期间首次启动石家庄风机时， 石家庄风机侧轴承水平振动就达到14 mm/s 以上， 已超过跳机保护值， 需立即处理， 详细数据见表1。振动以基频为主， 相位比较稳定， 但水平方向振动特别大。考虑到石家庄风机出厂已做过动平衡， 首先检查石家庄风机的机械松动情况， 再排除振动探头安装问题，检查轴承的间隙和螺栓都无异常， 检查风道扩散段时发现连接法兰的螺栓有松动， 对该法兰面的全部螺栓用力矩扳手紧固到位， 再未发现其他有松动的地方后， 重新启动石家庄风机， 石家庄风机侧水平方向振动明显下降， 前后2 次启动过程中振动的相位重复度较好， 符合质量不平衡振动特征， 且不平衡质量比较大， 因此第一次试加重0.76 kg。加重2 kg 后石家庄风机最大振幅降至2.6 mm/s， 石家庄风机可以正常运行， 动平衡结果见表1。这台石家庄风机的诊断和处理表明， 石家庄风机有松动的部件且存在较大的质量不平衡时， 可能跟出厂动平衡精度过低有关。

2.2 轴承异常耦合不平衡故障
某台一次石家庄风机的型号为AST-1812/1250， 转速1 490 r/min， 振动测点布置跟前文的送石家庄风机相同。大修后石家庄风机启动时， 石家庄风机侧水平方向的振动最大达3.3 mm/s， 但振动幅值变化不大， 基频相位也较稳定。为了保证石家庄风机振动在优秀值， 先对其尝试动平衡处理， 但发现动平衡根本无法降低其振动， 前后2 次加重的影响系数差异较大， 其后在不采取任何措施情况下再数次启动石家庄风机， 发现石家庄风机振动的重复性很差。分析其振动不稳定的原因可能是轴承座刚度降低或轴承异常， 因为还存在启动后振动较大然后慢慢变小， 且振动没有持续爬升的情况， 所以轴承异常的可能性较大。

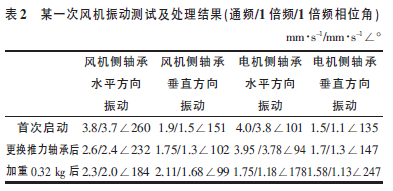

因此， 当转速低于200 r/min 后， 进入石家庄风机扩散段对风道进行检查， 听到石家庄风机有异声， 马上对石家庄风机轴承进行解体检查， 发现有滚动轴承铜套脱落，更换轴承后重启石家庄风机， 石家庄风机振动数据见表2， 可见石家庄风机仍然存在不平衡量，对其一次加重0.32 kg后， 振动降至优良值。


3 结语
发电厂石家庄风机的振动基本以质量不平衡故障为主， 其他故障有机械松动、轴承异常、轴承安装问题等，这些振动在频谱图上的表现基本以基频为主， 因而在频谱分析时很难区分故障类型， 还要根据各测点的相位、振动的方向性、振动的趋势、振动的稳定性和重复性等因素， 维修情况也要综合考虑在内， 从而对石家庄风机的异常振动做出比较正确的诊断。在故障类型不非常明确的情况下， 可以先尝试动平衡试验， 根据动平衡试验的影响系数来判断是否耦合了其他故障， 再结合其
他振动特征排除一些故障， 制定相应的维修方案， 采取正确的处理措施， 保证石家庄风机尽快投入生产运行。
